实验室名称

负责人

联系电话

近代物理实验室

熊泽本

0

存放地址

荆楚理工学院C2栋

C3-204

仪器详情

仪器编号

0

品牌

世纪中科

型号规格

FD-FH-I

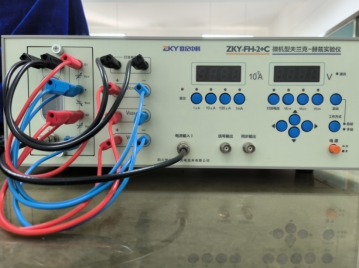

仪器说明

本实验仪是用于重现1914年夫兰克和赫兹进行的低能电子轰击原子的实验设备。实验充分证明原子内部能量是量子化的。学生通过实验建立原子内部能量量子化的概念，并能学习夫兰克和赫兹研究电子和原子碰撞的实验思想和实验方法。本实验仪为一体式实验仪，设计紧凑，面板直观，功能齐全，操作方便。提供给夫兰克—赫兹管用的各组电源电压稳定，测量微电流用的放大器有很好的抗干扰能力。实验仪能够获得稳定优良的实验曲线。本实验仪实验方法多样，除实测数据外还可和示波器,X-Y记录仪，及微机连用。本实验仪适用于大专院校开设近代物理实验和普通

服务面向

教学演示，科普推广

实验检测项目

弗兰克-赫兹实验仪是验证原子能级量子化的经典实验装置,可用于测量不同气体原子（如汞、氩、氖等）的第一激发电位,研究电子与原子的弹性碰撞和非弹性碰撞，了解碰撞过程中能量转移的规律。验证玻尔理论的正确性；通过改进实验装置，科学家可以利用该实验仪研究新发现的元素或同位素的能级特性；研究气体放电现象：实验仪可用于研究低压气体中的放电现象，分析气体原子在不同电场条件下的行为。也可以应用于气体检测与分析，开发新型电子器件。

性能指标

仪器主要技术参数：测得的波峰个数大于等于5个，电流测量范围0.1nA-10uA。

各部件技术参数：

1．夫兰克—赫兹实验管：F-H管为实验仪的核心部件，F-H管采用间热式阴极、双栅极和板极的四极形式，各极一般为圆筒状。这种F-H管内充氩气，玻璃封装。

2．F-H管电源组：提供F-H管各电极所需的工作电压。性能如下：

a．灯丝电压VF， 直流1～5V，连续可调；

b．栅极G1—阴极间电压VG1，直流0～6V，连续可调；

c．栅极G2—阴极间电压VG2，直流0～90V，连续可调；

3．扫描电源和微

样品要求

夫兰克—赫兹实验管:这种F-H管内充氩气，玻璃封装。
