实验室名称

负责人

联系电话

电磁学实验室

熊泽本

0

存放地址

荆楚理工学院C2栋

C2-307

仪器详情

仪器编号

20240484

品牌

深圳麦威

型号规格

MOS620CH

仪器说明

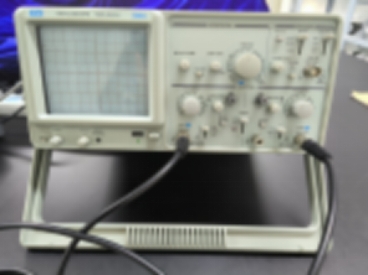

MOS620CH 是一款便携式双踪模拟示波器，广泛应用于电子工程、通信、教育和科研等领域。它具备20MHz的带宽，能够满足大多数基础测试和测量需求。其设计简洁、操作方便，适合教学、实验室和现场维修等多种场景。

服务面向

电子与通讯产业方向，信号的检测与测量

实验检测项目

应用于1. 电子电路测试：测量电压、频率、上升时间和下降时间。 分析电路中的信号波形，快速定位故障点。2. 通信系统测试： 观察和分析通信信号的波形和频率特性。支持串行总线信号的触发和解码（需选配功能）。3. 教育与科研： 用于高校电子工程、通信工程等专业的实验教学。 支持多种波形显示模式，帮助学生理解信号的时域和频域特性。4. 工业与维修： 用于工业设备的调试和维护，确保设备的电气性能符合要求。 通过双通道显示功能，同时观察多个信号，提高维修效率。

性能指标

1.模拟示波器：

2.灵敏度(垂直系统) ：5mV~5V/DIV,按 1-2-5 顺序分 10 档；

3.精度(垂直系统)：±3% (10°C-35°C)；

4.微调灵敏度(垂直系统)：1/2.5或小于面板指示刻度；

4.1频宽(垂直系统)：DC~20MHz；

4.2上升时间(垂直系统)：±17.5nS；

4.3输入阻抗(垂直系统)：1MΩ/25pF；

4.4输入阻抗(垂直系统)：1MΩ/25pF；

4.5DC平衡移动(垂直系统)：5mV~5V/DIV:±0.5DIV；

4.6线性(垂直系统)当波形在格子

样品要求

无
